8. 応用：データ解析

8.1. はじめに

このチュートリアルでは、データ解析について説明します。

8.2. Find Data Panel

Find Data パネルは、次のように使用します。

• 点またはセルを選択します。

• これらの点またはセルのデータを表示します。

• 3Dビューでデータ上のラベル表示をコントロールします。

• データ解析フィルタを実行するためのショートカットです。

このパネルについて、例を挙げて説明します。

• データセットを開き、Find Dataパネルを開く。

  • can.ex2を開きます。

  • Apply を実行します。

  • Edit → Find Data と進んでください。また、アイコン を使用して Find Data パネルを開くことができます。

• ID を選択します。

  • Data Producer を can.ex2 に設定します。

  • Element Type を Cells に設定します。

  • プルダウンメニューを ID に変更します。そのまま is にします。100を入力します。

  • block_1 のみ選択します

  • Find Data

• 2つの ID を選択します。

  • can.ex2 から Cell を検索する

  • プルダウンメニューを ID に変更します。is one of に変更します。100, 102を入力します。

  • Find Data

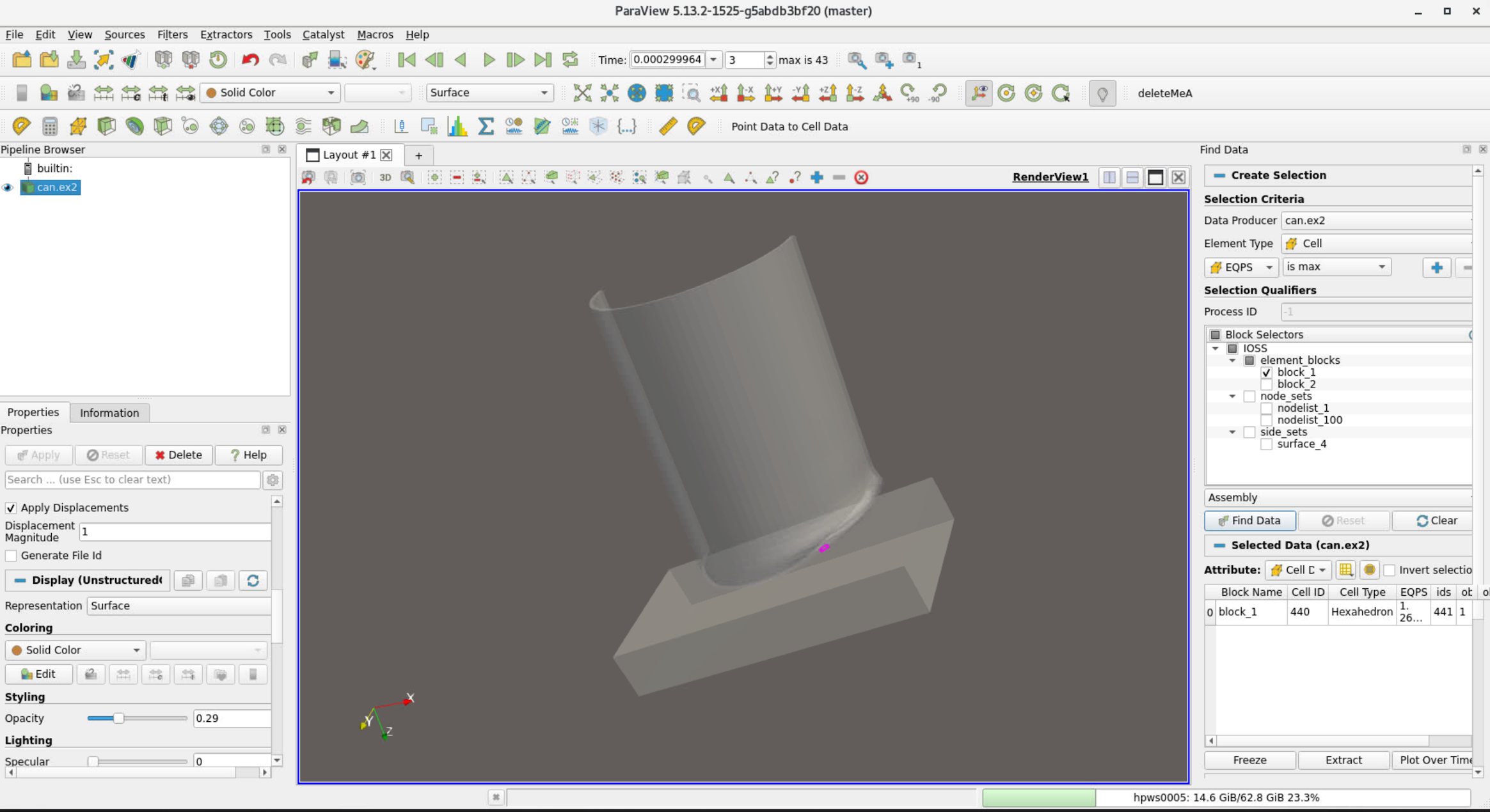

• 最大EQPSを選択することになります。

  • タイムステップを1つ進めます。タイムステップ0のEQPSは全て同じ-0です。

  • Data Producer を can.ex2 に設定します。

  • Element Type を Cells に設定します。

  • プルダウンを EQPS に変更します。is max に変更します。

  • Find Data

  • Play forward

選択したセル（または点）のデータがスプレッドシートに表示されていることに注意してください。

必要であれば、最大（または最小）セルを見つけ、この選択を凍結することができます。この場合、すべてのタイムステップで同じセルが選択されます。選択をフリーズするには、Freeze Selection ボタンを使用します。

また、3Dビューにセルやポイントのデータを表示することもできます。これは、Cell Labels と Point Labels で行います。

• Cell Labels のプルダウンを開き、EQPS を選択します。

8.3. レンダリングビューでのセル、ポイント、ブロックの選択

paraview は非常に強力な選択ツールのグループを持っています。選択ツールは、3Dビューの左上隅にあるアイコンのグループとして見つかります。

• 一度に複数の選択項目をアクティブにすることができます。CTRL キーを使用します。また、Add Selection、Subtract Selection、Toggle Selection の各アイコンも使用可能です。

• 選択されているセルに対して、変数データを画面に印刷することができます。Find Data の節を参照してください。

• 選択した項目は、多くの Data Analysis フィルタの入力として使用することができます。

  • Select Cells On　オブジェクトの表面上の1つまたは複数のセルを選択します。シングルクリックまたはラバーバンド選択のいずれかを使用します。ショートカット - s。

  • Select Points On　 オブジェクトの表面上の1つまたは複数のポイントを選択します。シングルクリックまたはラバーバンド選択のいずれでも可能です。許容範囲内であれば、最も近い点が選択されます。ショートカット - d。

  • Select Cells Through　データセットを介してこれは、フラストゥムセレクトと呼ばれています。ショートカット - f。

  • Select Points Through データセットを通してポイントを選択します。これは錐台選択とも呼ばれます。ショートカット - g

  • Select Cells With Polygon 多角形を描いてデータセットの表面上のセルを選択します。ショートカットはありません。

  • Select Points With Polygon データセットの表面上の点を、多角形を描くことで選択します。ショートカットはありません。

  • Select Block 1つまたは複数のブロックを選択します。クリックまたはラバーバンドで選択します。ショートカット - b。

  • Interactive Select Cell Data On データセットに色が付いている場合、

    idtype 型のセルデータ配列から、カーソル下のセルと同じ値を持つデータセット内のすべてのセルを、対話的に選択することができます。ショートカットはありません。

  • Interactive Select Point Data On　データセットに色が付いている場合、

    idtype 型の点データ配列で、カーソル下の点と同じ値を持つデータセット内のすべての点を対話的に選択します。ショートカットはありません。

  • Interactive Select Cells On データセットの表面上のセルをインタラクティブに選択します。選択範囲をクリックすると、その選択範囲は永続化されます。多数の永久的な選択範囲を持つことができます。ショートカットはありません。

  • Interactive Select Points On データセットのサーフェス上のポイントをインタラクティブに選択します。選択範囲をクリックすると、その選択範囲は永続化されます。多数の永久的な選択範囲を持つことができます。ショートカットはありません。

  • Hover Cells On これにより、このセルで利用可能なすべてのデータが表示されます。またインタラクティブになります。

  • Hover Points On　これは、このポイントで利用可能なすべてのデータを表示します。またインタラクティブになります。

  • Grow Selection　 選択範囲を拡大し、以前に選択されたセルに接しているセルを含むようにします。

  • Shrink Selection　選択されていないセルに接しているセルの選択を解除します。

  • Clear Selection

8.4. Spreadsheet and histogram view

paraview は、データをスプレッドシートビューで可視化することができます。スプレッドシートビューは、すべてのデータを表示するか、選択したデータのみを表示するかを設定することができます。また、スプレッドシートビューで行を選択すると、3Dビューでもその行が選択されます。

また、データをヒストグラムとして表示することもできます。これは、異なる属性を持つセルがどれだけあるかを示すものです。

• can.ex2を開きます。

• Apply を実行します。

• 缶ウィンドウをハイライトし、缶の Select Cells On を選択します。

• Split Horizontal.

• Split Vertical.

• 右上のウィンドウで、Spreadsheet View を選択します。

• Show Only Selected Elements チェックボックス(Precisionの横)を選択します。

• スプレッドシートの並べ替えができるようになったことに注意してください - 並列も含めて。

• 缶の別のセルを選択します。

• 右下のウィンドウをハイライト表示します。

DISPLベクトルの大きさが求められます。

• Filter → Common → Calculator を選択します。

• 式に mag(DISPL) を設定します。結果として、Array Name → MagDispl となります。

• Apply を実行します。

• Filters → Domain → Data Analysis → Histogram.

• Apply を実行します。

• 3D RenderViewを閉じます。

• Select Input Array を MagDispl に変更します。

• Apply を実行します。

• ステップごとに時間を進めていくアニメーションです。

• Play を実行します。

• 必要であれば、Properties タブで Axis Use Custom Range を使用してX軸とY軸をフリーズさせます。

8.5. Advanced Spreadsheets

• データセットのすべてのポイントまたはセルをスプレッドシートに表示するか、3Dビューで選択されているものだけを表示するか、どちらかを選択できます。Spreadsheet ウィンドウを選択した状態で、Properties タブで、Show only selected elements をクリックします。

• 3D RenderViewでセルやポイントを選択すると、スプレッドシートビューの該当する行がハイライト表示されます。

• ハイライトは双方向に機能します。スプレッドシートビューで行または行を選択すると、データセット上のセルまたはポイントが選択されます。

• CTRL キーを押すことでスプレッドシートの複数行を選択でき、SHIFT キーを押すことで行の範囲を選択することができます。

• 注：スプレッドシートはソートすることができます。

8.6. Extract Selection

• can.ex2を開きます。

• Sellect Cells Through アイコンを使って、数十個のセルを選択します。

• Find Data ダイアログを開きます。

• Freeze Selection をクリックします。こうすることで、時間の経過とともに缶が錐台から移動するのを防げます。

• Find Data パネルで Extract Selection をクリックします。

• Apply を実行します。

Did you know?

The Extract Selection is also found under Filters → Domain → Data Analysis.

8.7. 時間ごとのスプレッドシートデータ

• can.ex2を開きます。

• ツールバーで、Select Points On アイコンをクリックします。これにより、データセット上のポイントを手動で選択することができます。

• データセット上の点を選択します。

• Filters → Domain → Data Analysis → Plot Selection Over Time.

• Apply を実行します。

• 垂直分割、スプレッドシートビュー、スプレッドシートビューをハイライトした状態で、Plot Selection Over Time フィルタの前にある目玉をオンにします。

Did you know?

スプレッドシートデータは、File → Export で .csv ファイルに書き出すことができます。
