11. 応用：ヒントとテクニック

11.1. はじめに

本節では、他の節に収まらない、または独自のチュートリアルに値しないほど小さなヒントや テクニックを紹介します。

11.2. カスタムフィルタを作成する

  • disk_out_ref.ex2を開きます。

  • Apply を実行します。

  • Properties タブで、Coloring を Temp に設定します。

  • Clip フィルタを選択します。

  • Clip type を Scalar に設定します。(スカラーと値は今は重要ではありません）。

  • Apply を実行します。

  • Tools → Create Custom Filter を選択します。

  • このフィルタをClipByScalar(IsoVolume)と名付けます。

  • デフォルトの入力を取ります。

  • デフォルトの出力を取ります。

  • clipを選択し（左のウィンドウ）、Propertyのプルダウンメニューをプルダウンします。

  • Scalarsを選択します。

  • 青い + マークを押します。

  • Value と Inside Out も同じようにします。

  • Finish.

  • ここで、パイプラインブラウザの Clip フィルタを削除します。

  • Filters → Alphabetical → ClipByScalar (IsoVolume フィルタと間違って呼ばれることがあります) を選択します。

  • ScalarsをTempに変える

  • Valueを400と入力します。

  • Apply を実行します。

11.3. Temporal Statistics Filter

  • can.ex2を開きます。

  • Apply を実行します。

  • Filters → Temporal → Temporal Statistics.

  • Apply を実行します。

  • Coloring を ACCL_average に設定します。

  • Coloring を ACCL_maximum に設定します。

  • Coloring を DISPL_average に設定します。

  • 各セルの平均加速度、最大加速度、平均変位を可視化することができるようになりました。

  • メッシュ全体におけるこれらの変数の範囲を見るには、Informationタブをご覧ください。

../../_images/Advanced_tips_and_tricks_2.png

11.4. 2つまたは3つのスカラーからベクトルを作成します。

  • See Calculator in the tutorial Beginning Sources and Filters

11.5. Mesh quality

  • Select Sources → Alphabetical → Sphere.

  • Properties タブで、heta Resolution と Phi Resolution を50に設定します。

  • Apply を実行します。

  • Filters → Alphabetical → Mesh Quality を選択し、デフォルトを使用します。

  • Apply を実行します。

  • 次に、ある閾値を下回る品質のセルだけを調べたいと思います。

  • Filters → Common → Threshold.

  • Scalarsは “Quality” を選択し、Lower Threshold は2.3、Upper Threshold は10を選択します。

  • Sphere1 の表示設定をONにします。

  • Representation → Wireframe を設定します。

  • Opacity を0.5に設定します。

../../_images/Advanced_tips_and_tricks_3.png

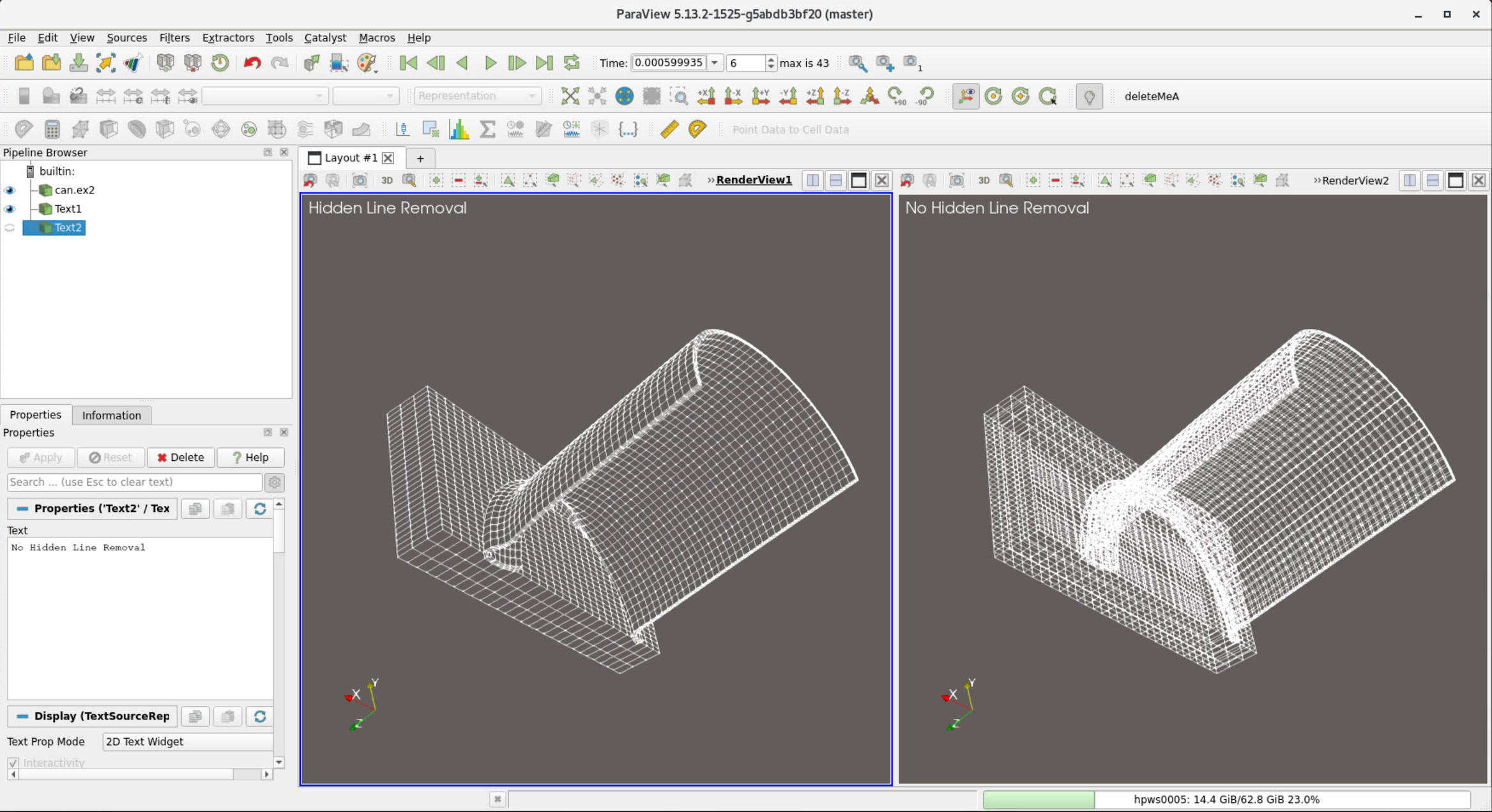

11.6. Hidden Line Removal

非表示になっている行をすべて非表示にすることも可能です。

  • can.ex2を開きます。

  • Apply を実行します。

  • Coloring を Solid Color に設定します。

  • Representation → Wireframe を設定します。

  • In the Properties tab, Click Advanced.

  • Slide down a few pages until you find Hidden Line Removal. Check this box.

../../_images/Advanced_tips_and_tricks_5B.png

11.7. 静的なベクトル場のアニメーション化

  • データにベクトルフィールドがある場合、静的なデータセットをアニメーション化することができます。

  • 私たちの目標は、ベクトルフィールドから流線のセットを作成し、この流線のセット上にポイントを配置し、流線に沿ってポイントをアニメーションさせることです。また、流線形のポイントにグリフを追加する予定です。

  • disk_out_ref.ex2を開きます。

  • Apply を実行します。

  • -X をクリックします。

  • Filters → Common → Stream tracer を選択します。(Vでは既にストリームトレーシングを行っています)。

  • Seed Type をPoint Cloudに設定します。

  • Show sphere のチェックを外します。

  • 不透明度 を0.3に設定します。

  • Apply を実行します。

  • View → Color Map Editor を開きます。

  • Invert the transfer functions をクリックします。

  • Filter → Common → Contour を選択します。

  • IntegrationTime でのContour

  • Apply を実行します。

  • Filters → Common → Glyph を選択します。

  • Orientation Array を v に設定します。

  • Glyph Mode を All Points に設定します。

  • Scale factor を0.5に設定します。

  • Coloring を v に設定します。

  • Apply を実行します。

  • パイプラインブラウザで、Contour1 を非表示にし、SteamTracer1 と Contour1 を表示します。

  • View → Animation View を選択します。

  • Mode を Sequence に設定します。

  • No. Frames を 100 に設定します。

  • 青い + の横のプルダウンボックスを Contour1 に変更します。

  • 青い + をクリックします。

  • Play を実行します。

../../_images/Cfd_animating_static_field.png
