7. 応用：マルチブロック

7.1. はじめに

このチュートリアルでは、マルチブロック処理について説明します。

ほとんどの例では、ユーザーが新しいモデルから始めることを想定しています。やり直すには、メニューのEdit → Reset Sessionで、データを再度開いてください。

データは、File → Open で開くことができます。データファイルの例は、Openダイアログの左上にあるExamplesディレクトリで見ることができます。

7.2. ブロックコマンドの画面メニュー

bake.eは、試験設備におけるコーンの加熱をシミュレートするデータセットです。多数のブロックがあります。T (温度) は関心のある主要な変数です。

• データセットbake.eを開いてください。

• Apply を実行します。

• これで、データセットがブロックごとに色分けされました。

• vtkBlockColors を T に変更しました。

• これで、データセットが温度で色分けされました。

• 時間を進めて、シミュレーションを見てください。

• 必ずデータ範囲に再スケールしてください。

• 色を vtkBlockColors に戻します。

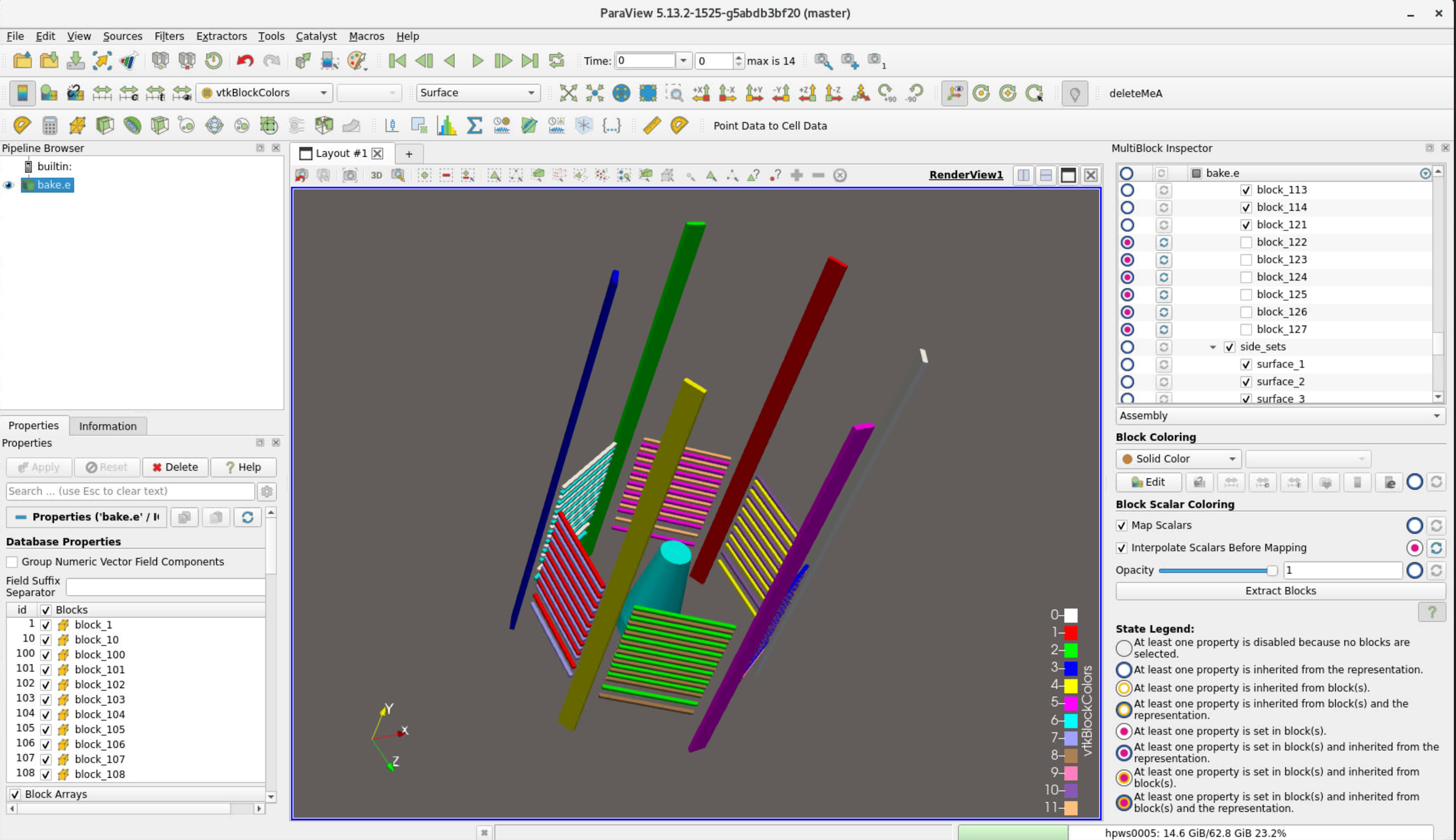

このモデルは6面で、注釈の色は12色であることに注意してください。したがって、それらは繰り返されます。これらをランダムにしましょう。

• Properties タブで、Advanced をクリックします。

• 下方向にスライドし、Block Colors Distinct Values を見つけ、11 に変更します。

• サイド（ブロック）の上で右クリックします。ボック名とIDが表示されることに注意してください。

• サイドを右クリックします。ブロックの色と不透明度を変更します。

• サイドを右クリックします。ブロックを非表示にし、非表示を解除します。

7.3. 一部のブロックを読み込まない

読み込むブロックを簡単に変更することができます。これは、セレクションで行います。以下はその例です。

• データセットbake.eを開いてください。

• Apply を実行します。

• これで、データセットがブロックごとに色分けされました。

• Select Block アイコンを選び（または b キーを押し）、bakeの外周にあるブロックをラバーバンドで選択します。多数のブロックが選択されました。

• Properties タブで、Blocks というセクションにスライドダウンしてください。

• Uncheck Selected Blocks をクリックします。

• Apply を実行します。

7.4. 同じデータセットを2回ロードする

• データセットcan.ex2を開きます。

• ブロックID 2 のみをオンにします。

• Apply を実行します。

• データセットcan.ex2を開きます。

• ブロックID 1 のみをオンにします。

• Apply を実行します。

• タイムステップを1に変更します。

• Coloring を ACCL に設定します。

• Play

7.5. Extract Block と Extract Selection

Two filters that can also be used to partition your data are the Extract Block and Extract Selection filters. Instead of reading your data in twice, read it in once and Extract Block twice. This is covered in the Advanced Data Analysis section of the Classroom Tutorials.

7.6. MultiBlock inspector

View → MultiBlock inspector は、選択したブロックの表示設定を切り替えたり、色や不透明度を変更するのにも使用できます。
